SNS-S040/A/B/C
תרמוסטטים דיגיטליים הכוללים מסך מגע וזכוכית מחוסמת, למערכות מיזוג אוויר מסוג מפוח נחשון (FC/AW)
מתח הזנה:
230VAC
דגמים אלה מותאמים למערכות חד או תלת פאזיות בעלות 2 או 4 צינורות אשר כוללת ברז מים קרים חשמלי מוחזר קפיץ (On/Off 230VAC), עד 2 דרגות גופי חימום או ברז מים חמים חשמלי מוחזר קפיץ (On/Off 230VAC) ומנוע מאוורר עם 3 מהירויות.
דגמים
מק״ט
דגם
אופן התקנה
צבע
SNS-S040
SNS-D230W-F12S

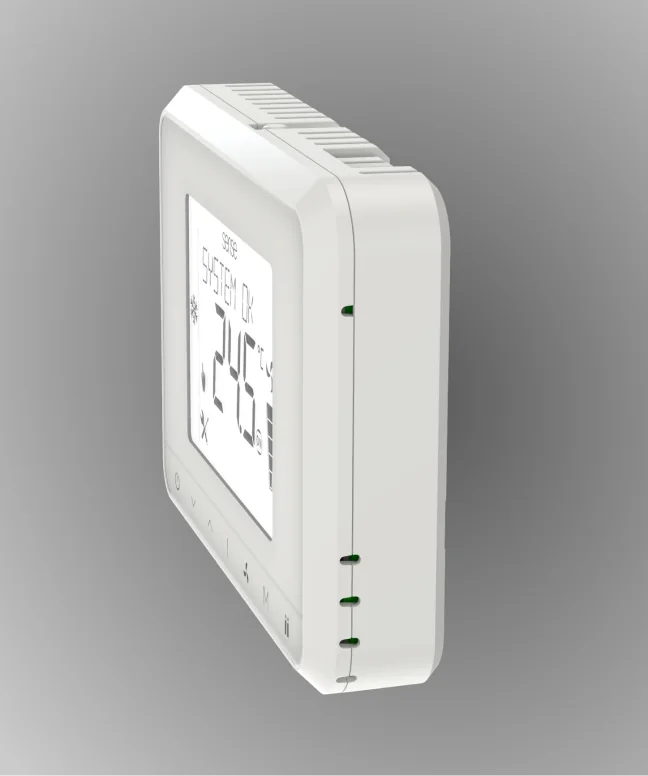

על הטיח
RAL9003
SNS-S04A
SNS-D230S-F12S

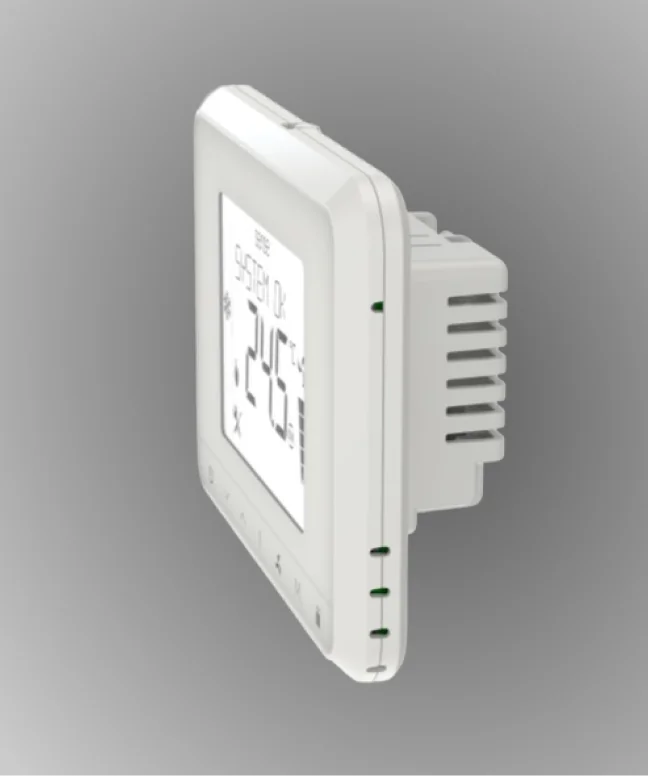

תחת הטיח
RAL9003
SNS-S04B
SNS-D230W-F12S-B

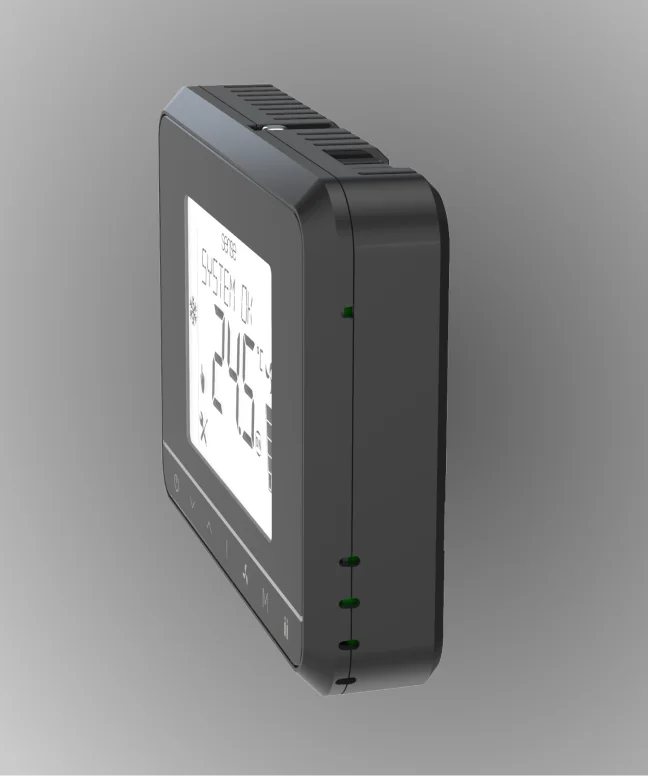

על הטיח
RAL9004
SNS-S04C
SNS-D230S-F12S-B

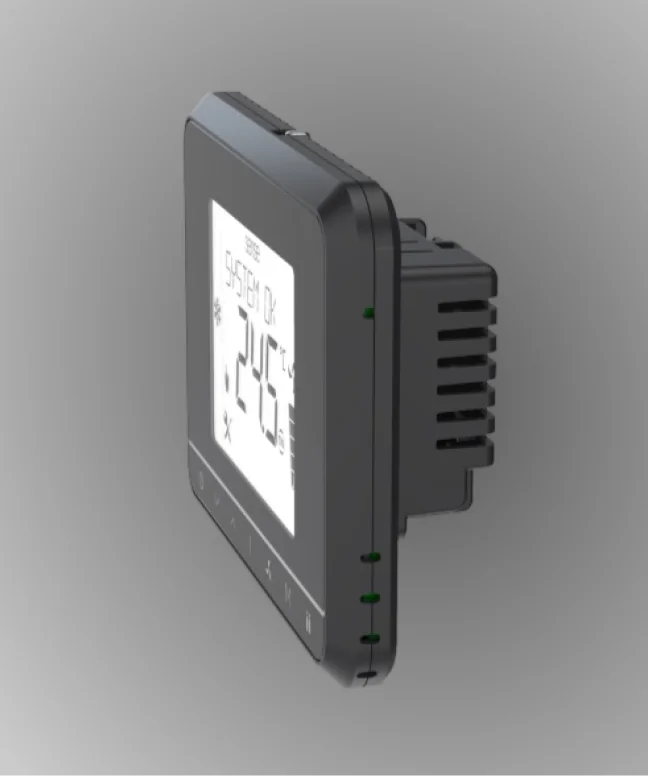

תחת הטיח
RAL9004
נתונים טכניים
מצבי עבודה
קירור, חימום, אוטומט, אוורור
מתח הזנה - פירוט נוסף
230VAC נומינלי (פועל בתחום המתחים 90 - 275VAC)
צריכת הספק מרשת החשמל
3W מקסימום
מנוע מאוורר - פירוט נוסף
יציאות מאוורר 3 מהירויות: 4A@230VAC, 1/3HP, COSφ=0.9 - מקסימום
יציאת ברז מים קרים
1A@230VAC – מקסימום
יציאות פיקוד גו"ח או ברז מים חמים
1A@230VAC – מקסימום
כניסת בקרה DR
כניסת בקרה במתח 230VAC (פאזה), צריכת זרם עד 1mA
יציאת מתח נמוך מאוד V
12VDC@100mA מקסימום (מוגנת קצר)
כניסת בקרה SI
כניסת בקרה במתח נמוך מאוד מ-0V עד 12VDC+
רגש טמפרטורה חיצוני (כניסת SN)
מק״ט SNSD0010 (אורך כבל הרגש עד 50 מטר)
דיפרנציאל עבודה בתחום קירור / חימום
1°C קבוע
מעבר בין קירור וחימום או להפך ב״מצב אוטומט״ (תחום ״מת״ - Dead Zone)
2°C (ברירת מחדל, ניתן לשינוי)
פרמטרים לשינוי ע״י גורם מקצועי
22 פרמטרים
חיבורים
התחברות ליחידות הכוח באמצעות כבל (או כבלים) תקני למתח 300VAC רב גידי מנחושת 0.75mm² מינימום (מ- 7 עד 10 גידים בהתאם ליישום).
רגש טמפרטורה מובנה
10K@25°C-1% NTC Thermistor
תחום טמפרטורות Set Point
מ-16°C עד-30°C
רזולוצית שינוי של הטמפרטורה הרצויה
0.5°C
רזולוצית מדידת טמפרטורה
0.1°C
דיוק מדידת טמפרטורה
±0.5°C (בתחום של מ- 16°C עד- 30°C)
הצגת נתונים
צג LCD-COG (גודל- “3.5)
תאורה אחורית
Back Light לבן
הגנת מסך
זכוכית מחוסמת (Gorilla Glass) בעובי של 1.5mm (אנטי ונדל)
מקשים
מקשי מגע (Touch Buttons CAP-sense), חיווי נגיעת מקשים - זמזם רב קולי (Piezo-Buzzer) + אופטי (White/Red-LEDs)
מצב טכנאי
Configuration, Monitor, שורת הודעות אינטראקטיבית על גבי המסך
תכונות נוספות
בטיחות חשמלית
הפרדה גלוונית בין מתח הזנה 230VAC למתח בקרה 12VDC
רכיבי הגנות
נתיך נשלף בתוך המוצר ונתיך רזרבי (SLOW BLOW) 4A@250VAC
טמפרטורת עבודה
מ- 10°C(-) עד 50°C(+)
טמפרטורת אחסנה
מ- 20°C(-) עד 80°C(+)
תנאי לחות
מ- 10% עד 90% (ללא עיבוי)
מארז
פלסטיק "כבה מאליו" (BAYBLEND), מוגן UV
פרמטרים מכניים
מידות (מ״מ)
התקנה תחת הטיח
התאמה לקופסת "גביס-3 מודולים"
התקנה על הטיח
מותאם לתעלת פלסטיק 16x16 בהתקנה ללא תשתית בקיר
משקל נטו
250 ג׳ מקסימום
מפרט מלא
